"Unsere Kompetenzen in 25 Jahren an einzelnen Projektbeispielen."

Industrial PCs control

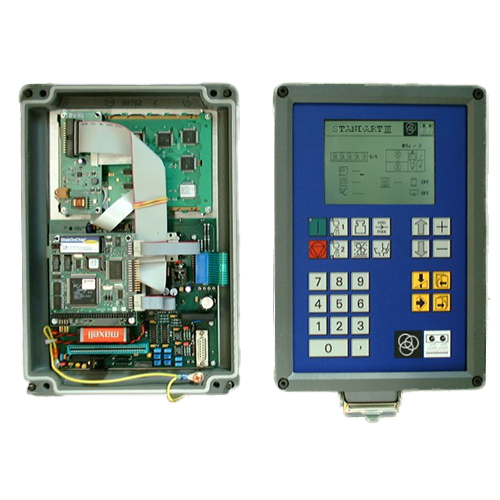

Anfang der 90er-Jahre entwickelten wir ein CASE-Tool um hardwarenahe Anwendungen schnell umzusetzen. Unmittelbar danach konnten wir erstmals Maschinen mit PC/104 Technologie (XT-Rechner mit 8 MHz, 1 MB Flash) sicher und effizient über ein grafisches HMI und eigens entwickelten RS-485 Feldbus regeln und kontrollieren. Die vielen digitalen und analogen I/O wurde über eine eigene, flexible und in Betrieb programmierbare SPS kontrolliert. Mit dieser proprietären und langlebigen Lösung hatten wir viele Jahre einen weltweiten Erfolg. Auch der dazu speziell entwickelte, mehrstufige und adaptive Regler war sehr innovativ und fortschrittlich. In der Zwischenzeit ist das etwas in die Jahre gekommene System mit modernen Handy- und Tablet Technologien ersetzt worden, wie aus den folgenden Beispielen ersichtlich wird.

Zeiterfassungssystem

Die automatisierte Betriebsdatenerfassung für Kleinbetriebe beschäftigt uns seit langer Zeit, da wir selbst mit diesem Problem täglich konfrontiert werden. Wir haben uns dazu entschlossen, zusammen mit interessierten Kunden Nägel mit Köpfen zu machen. Daraus ist ein System entstanden mit mehreren Komponenten:

Optionale Zeiterfassungsgeräte

Ergänzt wird das System durch weitere optionale, untereinander kommunizierende Stationen für die Erfassung verschiedenster RFID-Tags.
Die Systeme identifizieren bei Bedarf auch Bluetoothgeräte, damit auch systemfremde Geräte mit in das System eingebunden werden können.

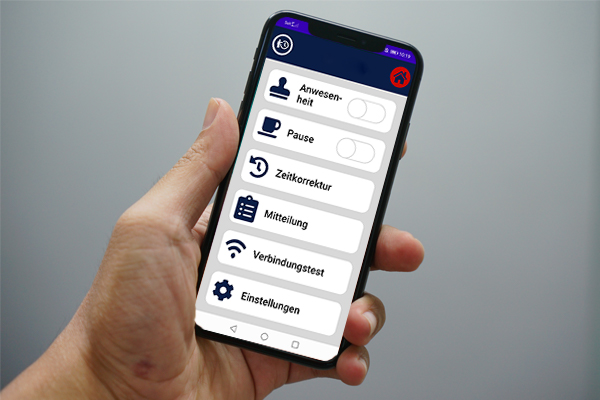

Die Android-App "IAmHere"

Diese App ermöglicht, zusammen mit einem Server, eine fast vollständig automatisierte Zeiterfassung. Mitarbeiter können die erfassten Daten wie Zeitkorrektur, Ferien, Krankheit etc. selbstständig ergänzen. Das System unterstützt auch den Aussendienst und neu das Home-Office. Mitarbeiter haben zudem jederzeit Einsicht in die erfassten Daten.

Optionale Stempel-Uhr

Bei Bedarf kann eine moderne Stempel-Uhr als Begrüssungssystem eingesetzt werden.
Auf Anfrage zeigen wir Ihnen gerne die Details…

Das webbasierte Abrechnungssystem

Die Daten werden im System auf einem Server für monatliche Zeitabrechnungen hinterlegt und verarbeitet. Über eine Webapplikation lassen sich Abrechnungen erstellen.

Intelligent Vision

"Unser digitales Zentriermikroskop bringt die mechanische Spindelachse zur Übereinstimmung mit der optischen Achse."

Folgende Features werden von der Applikation unserer OL-Cam Mikroskope unterstützt:

Die Multi-CAM Funktion erkennt alle kompatiblen USB2 und USB3 Kameras automatisch.
Dabei können verschiedene Kameras mit unterschiedlichen Eigenschaften kombiniert werden.
Die Multi-Stream Funktion erlaubt es, jeden Kamera-Stream auf verschiedenen Anzeigegeräten (HDMI Bildschirm, Tablet und Handy) gleichzeitig anzuzeigen.
Die Web-App ermöglicht diverse Arbeitsmodi und durch Umschaltung die Optimierung von Latenz und hoher Auflösung (4K).
Selbst erstellte Fadenkreuze und konvertierte DXF Bilder können dem Stream überlagert werden.
Diese können pro Kamera individuell eingestellt und positioniert werden.
Die Zentriekamera kann das Zentrum digital triangulieren und damit eine hohe Genauigkeit erzielen.
Dadurch erübrigt sich eine aufwendige mechanische Konstruktion und Aufspannung der Kamera.
Kundenspezifische Anpassungen, wie zum Beispiel die Anbindung an eine Zeichnungsdatenbank.

Unsere PC-Stationen für den Anschluss der Kameras haben folgende Eigenschaften:

WiFi Accesspoint, USB2 und USB3 Anschlüsse und optional LAN für den Fernzugriff (Remote Access) und HDMI.
Einfaches Update per USB Stick und optimierte Übertragung durch automatische WiFi-Bandwahl.
Skalierbare Hardware, vom Mini-PC für In-Prozessanwendungen und Batteriebetrieb bis zu sehr leistungsfähigen Systemen basierend auf diversen Industrie-PC Anbietern.
Auf Wunsch NoFan, diverse mechanische Halterungen und IP-Schutz Ausführungen.

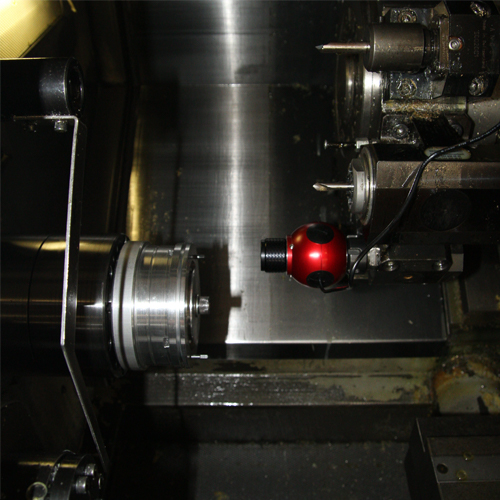

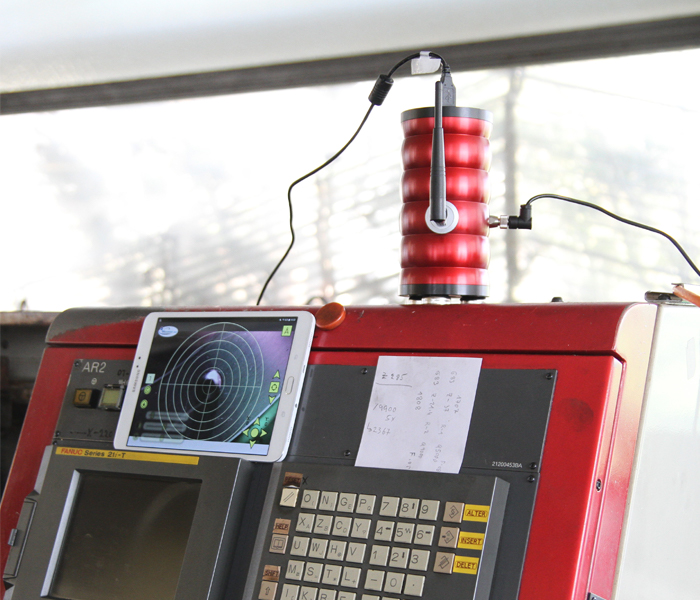

Einzelkamera für Werkzeugmaschinen im Bild mit Batterie betriebener WiFi Station für 1.5h Autonomie.

Kamerasystem zum Einrichten, Zentriern, Nachmessen und Überwachen.

Unsere standard OL-Cam Mikroskope haben folgende Eigenschaften:

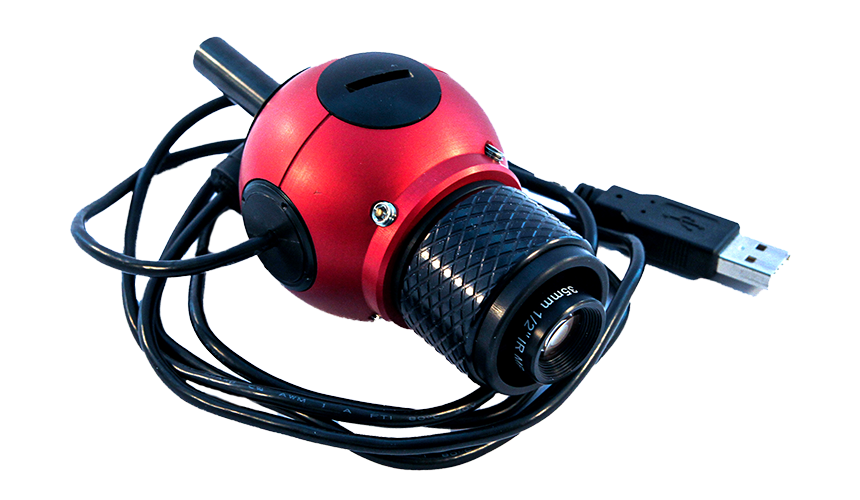

OL-Cam 57: USB2 Kamera mit wählbarem S-Mount Objektiv mit Fokussierung für das Zentrieren, Nachmessen und Überwachen. Abmessungen: Ø57 x min. 120mm.
OL-Cam 57-Z: Voreingestellte und kalibrierte OL-Cam 57 für das Achsengenaue Zentrieren.
OL-Cam 70: USB3 Kamera mit wählbarem C-Mount Objektiv für anspruchsvollere Anwendungen in Bezug auf Echtzeit und Auflösung. Abmessungen: Ø70 x 100mm ohne Objektiv.

Wir können aber auch massgeschneiderte Mikroskope für unterschiedliche Kundenwünsche herstellen. Zum Beispiel mit anderen Schaftgrösse, integrierte LED Beleuchtung, Kameragehäuse nach IP-Schutzart etc.

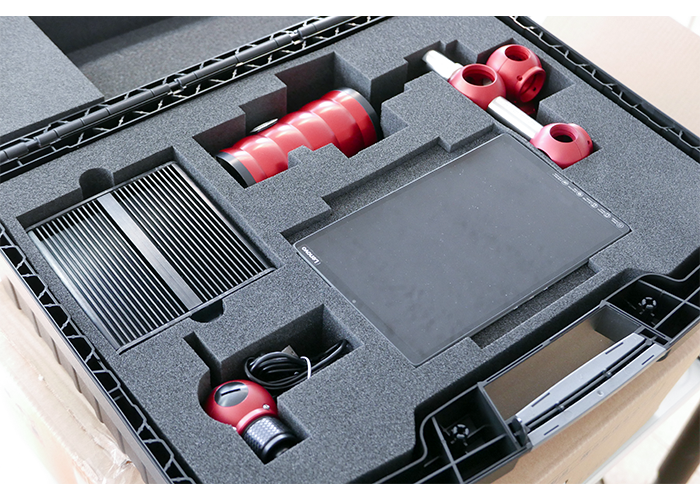

Zudem sind alle Mikroskope auch als Gesamtlösung in Koffer mit PC, Tablet und Zubehör erhältlich.

OL-Cam Mikroskope lassen sich gut in andere Anwendungen, wie zum Beispiel einer Qualitätskontrolle oder der Korrektur von Arbeitsschritten, einsetzen.

Axis Control

In verschiedenen Projekten entwickeln wir auch Achsen-Steuerungen für zum Beispiel Saphir Schleifmaschinen, mehrachsige Reinigungsstrassen oder farbsprühende Automaten für die Uhrenindustrie.

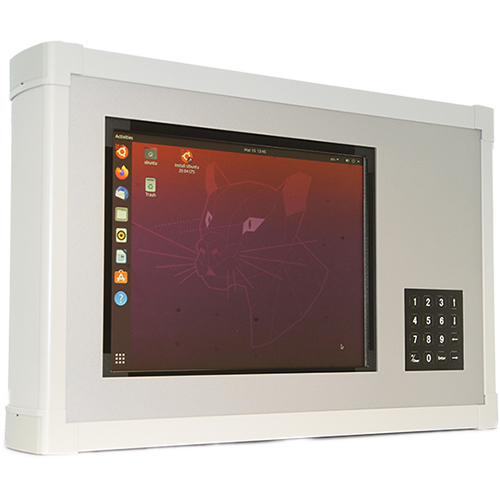

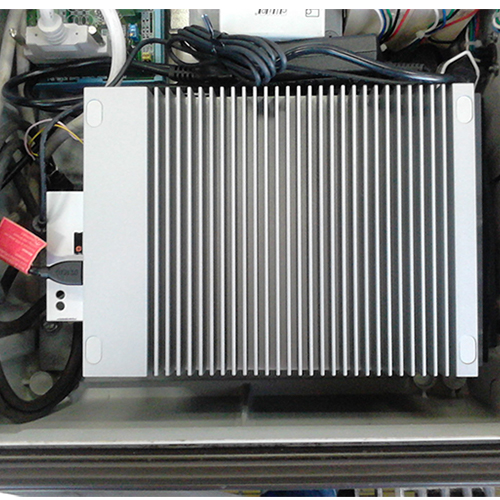

Industrial PC & Touch-Pannel PC

Oft verlangen Kunden nach einer Hardwarelösung, als Modernisierung oder Retrofit für ein altes System. Dabei kommt nicht selten die Anforderung hinzu, dass ihre Software weiterhin laufen muss.

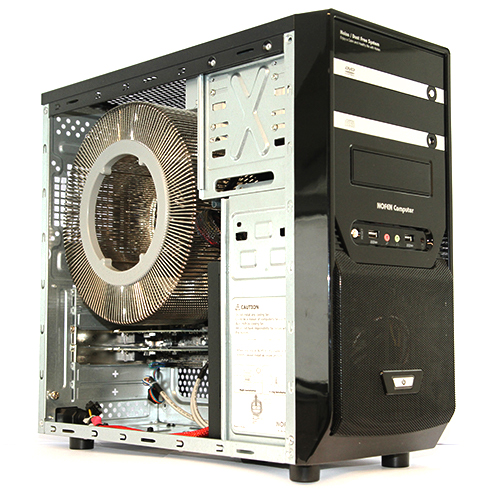

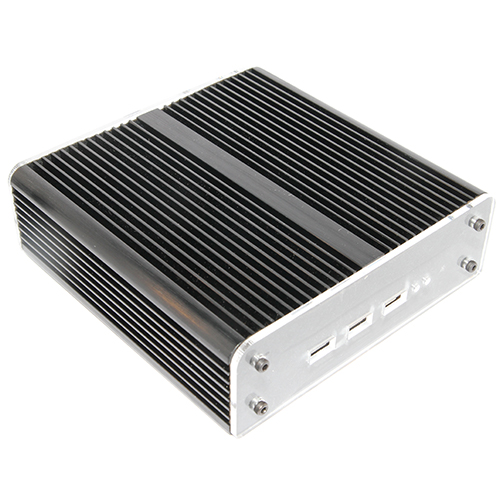

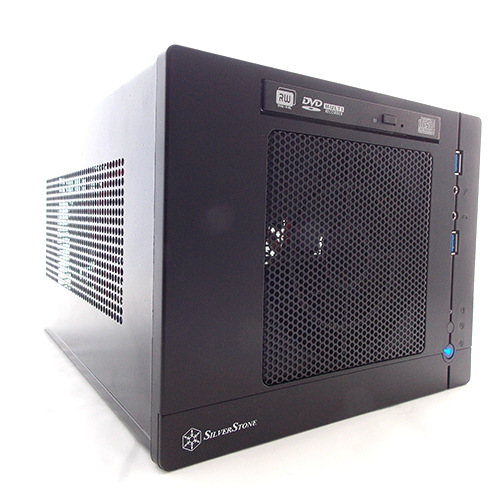

Hier einige Beispiele in diesem Zusammenhang von uns hergestellten Industrie PC Lösungen, meist als NoFan Ausführungen, d.h. ohne bewegliche Teile:

Mikrocontroller-Boards

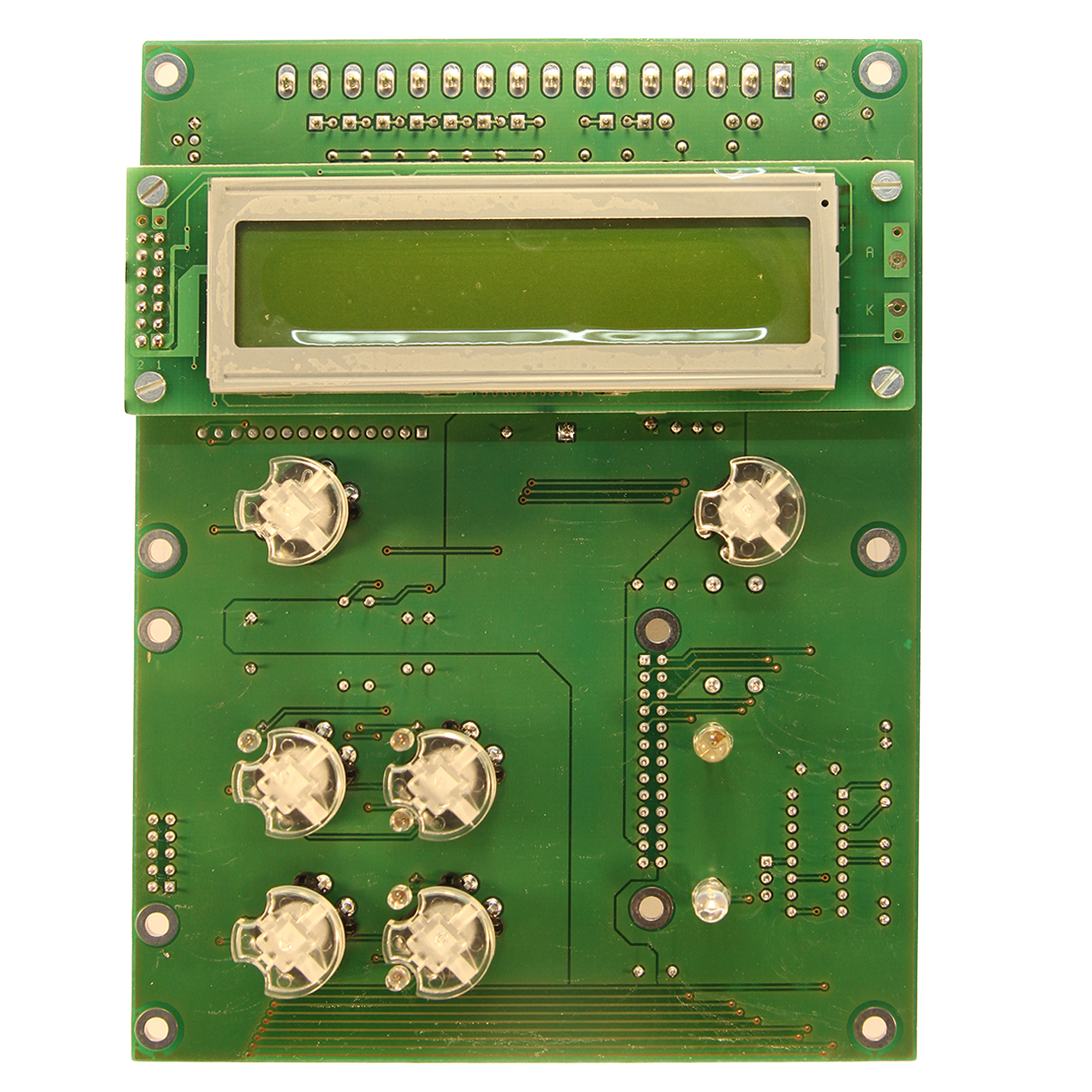

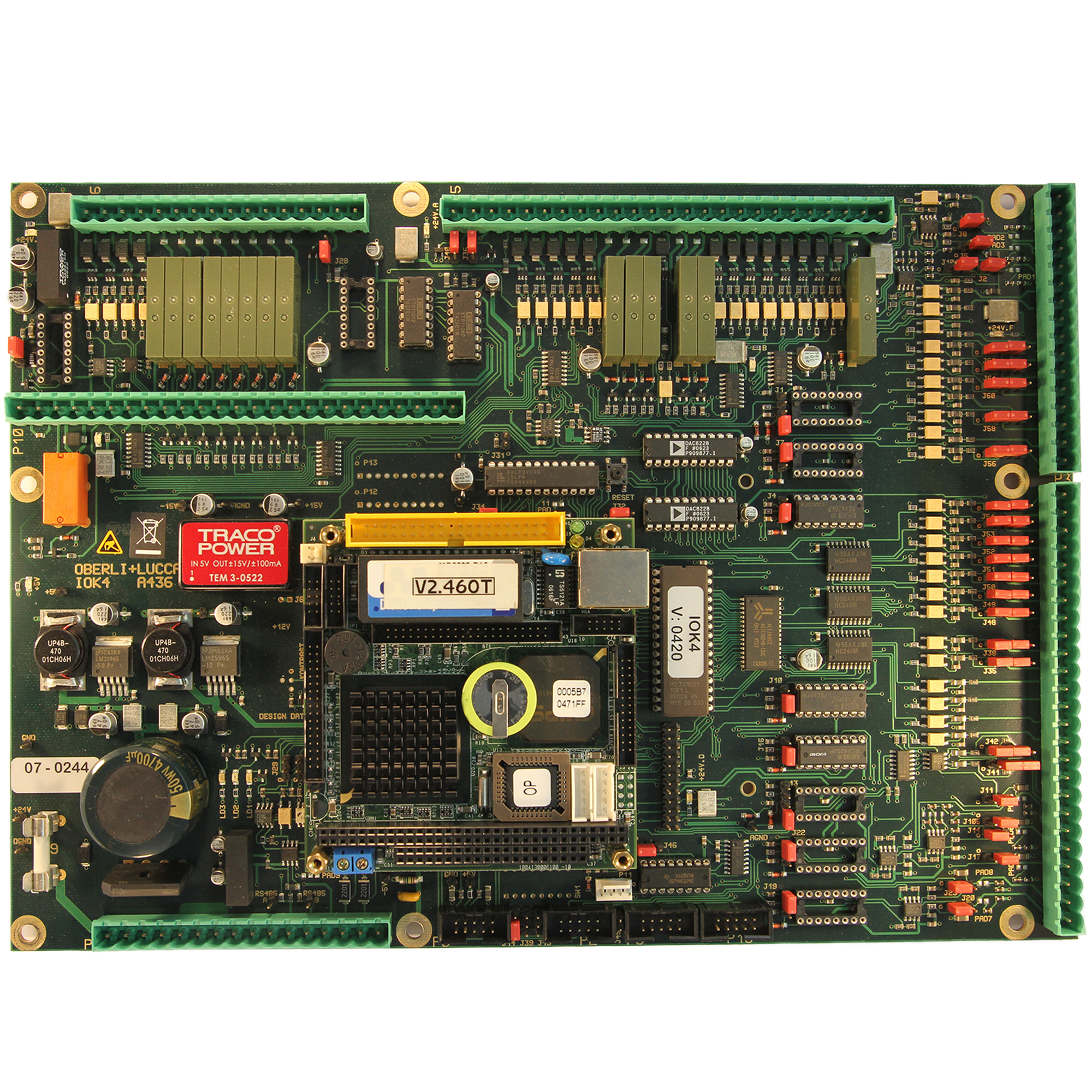

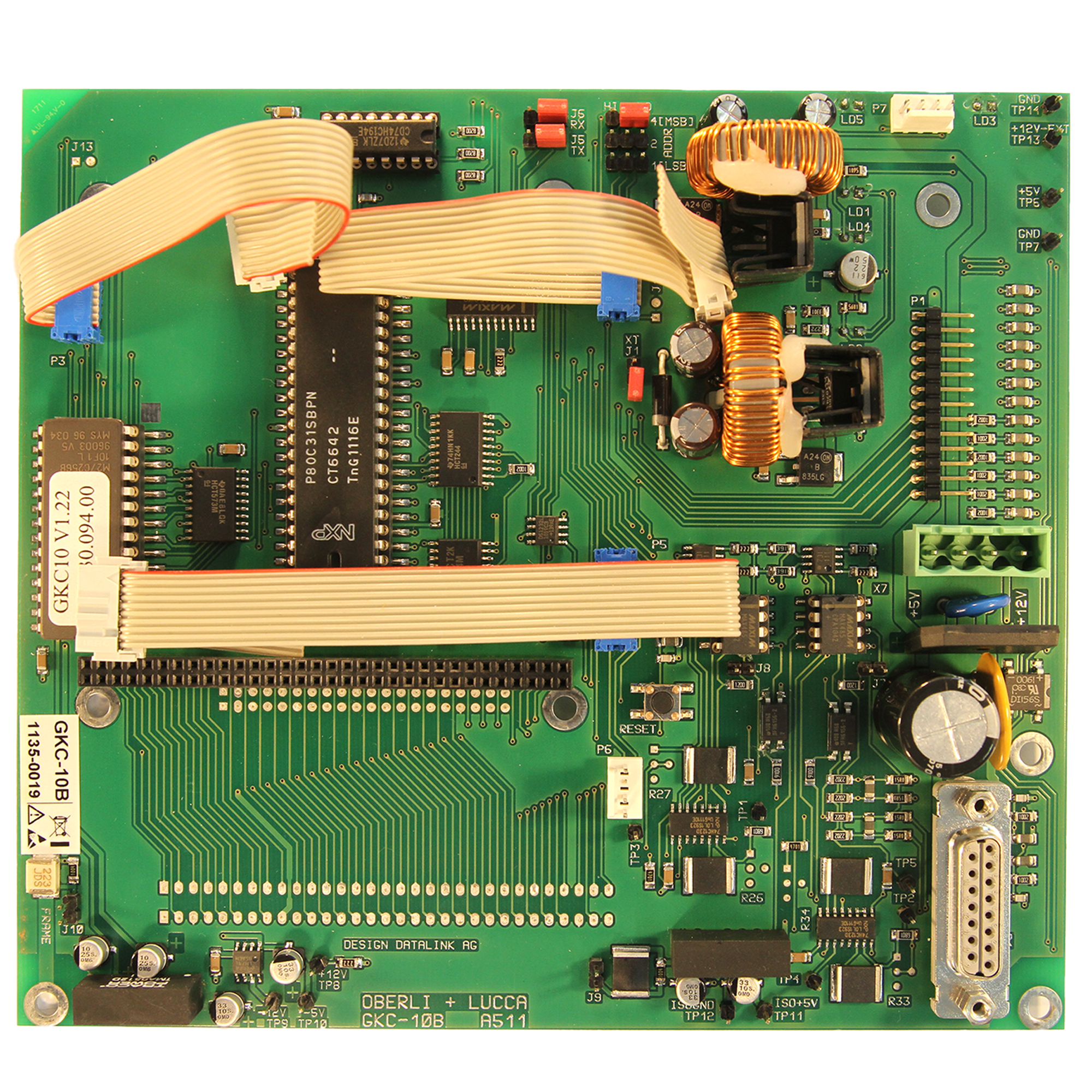

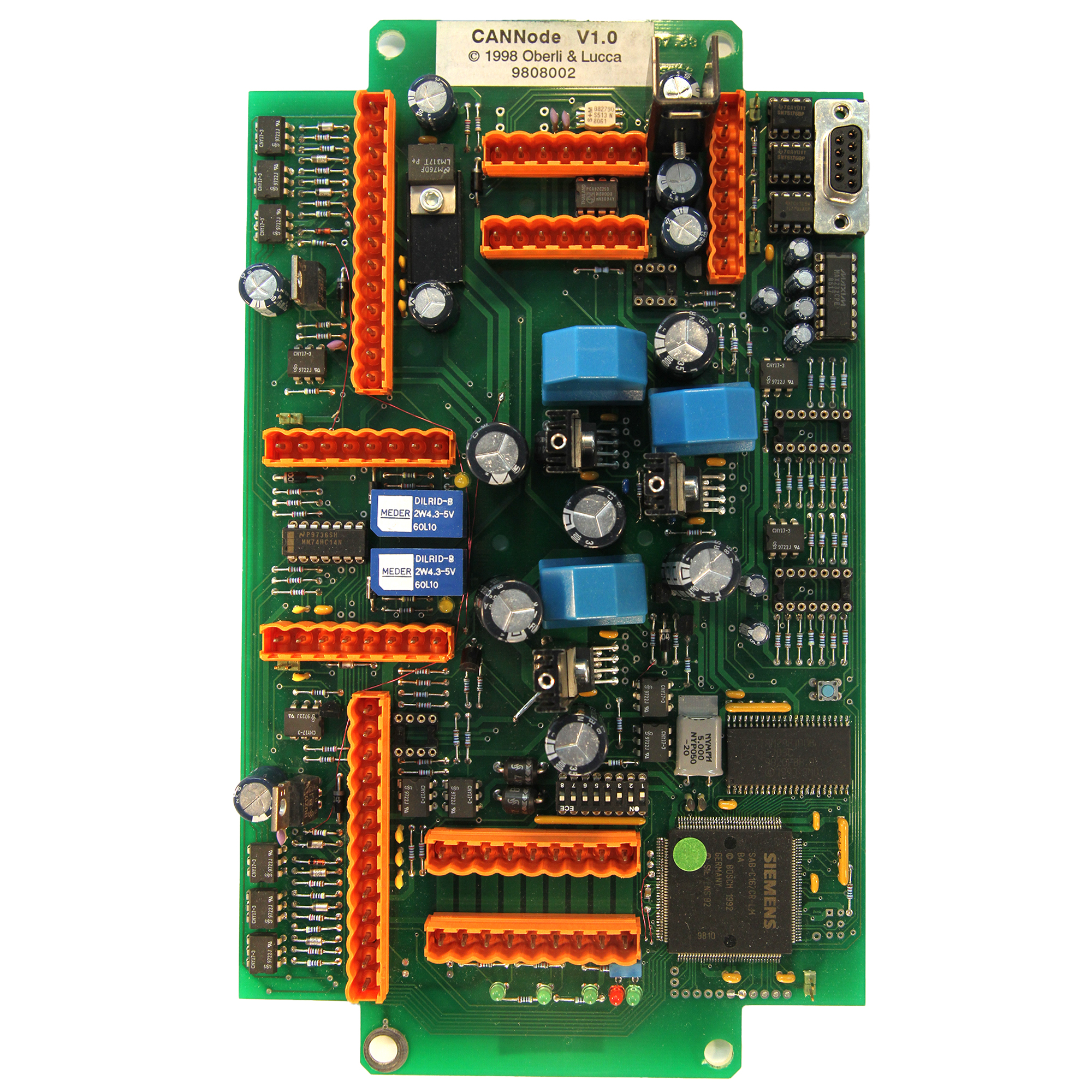

Bei der Entwicklung und Integration diverser neuer Technologien entsteht oft der Bedarf oder die Notwendigkeit, eigene elektronische Platinen zu entwicklen. Hier nur ein paar Muster unserer Mikrocontroller Platinen, die wir seit 1994 für Steuerung von Achsen, Prozessen und Regelungen entwickelt und auch in grösseren Mengen produziert haben:

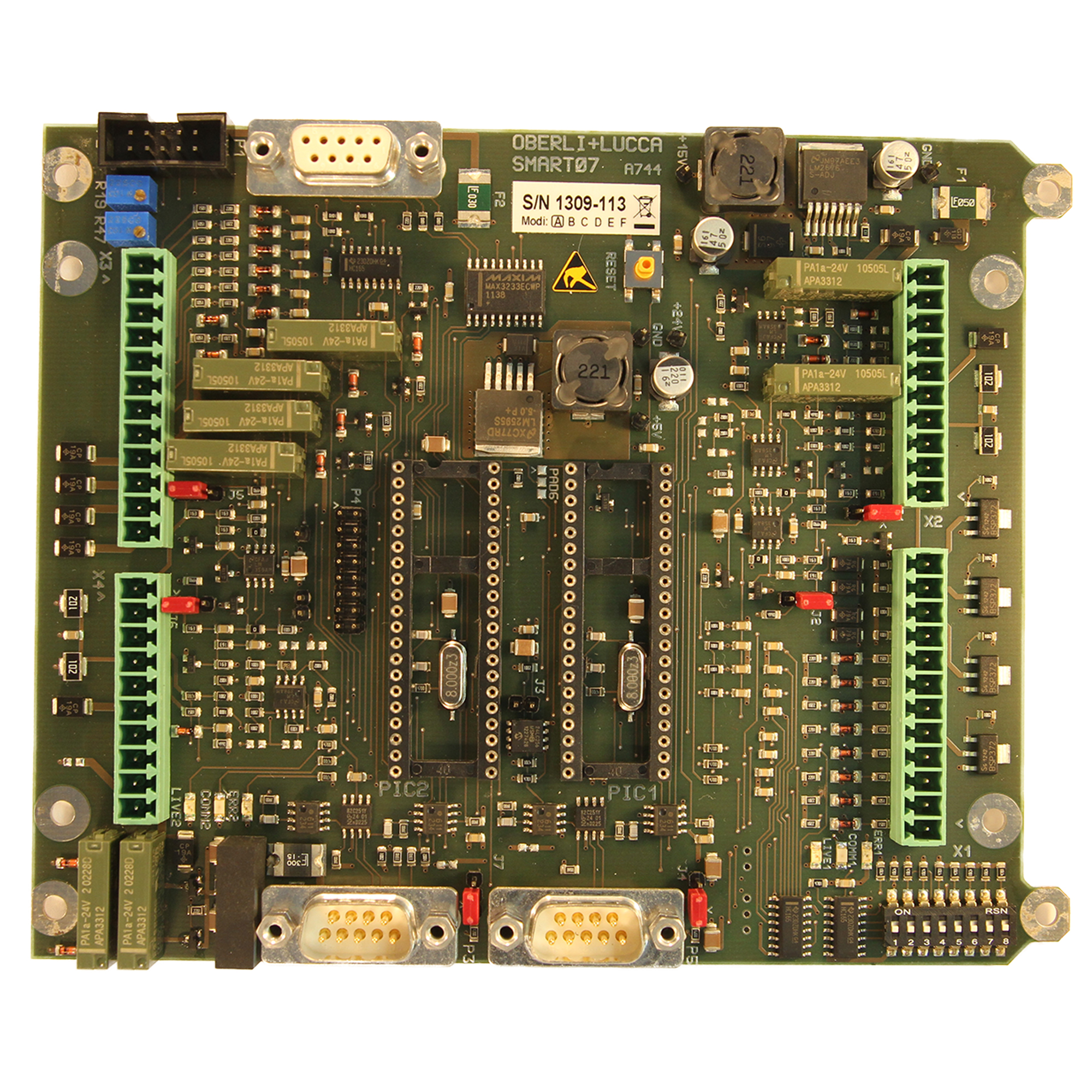

Dual MIcrocontroller PLC with CAN and matrix touch

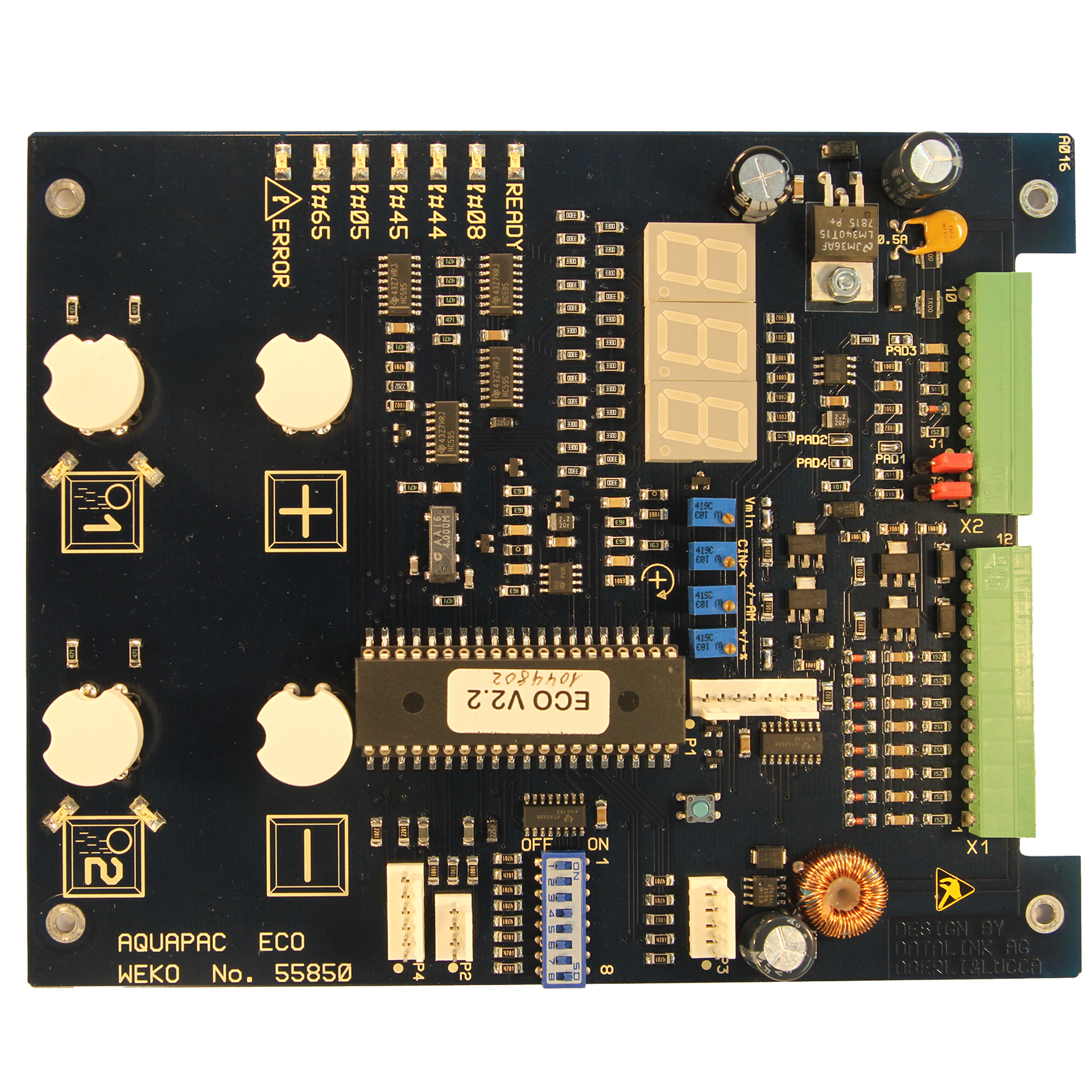

Microcontroler PLC A016 (ex. Aquapac eco)

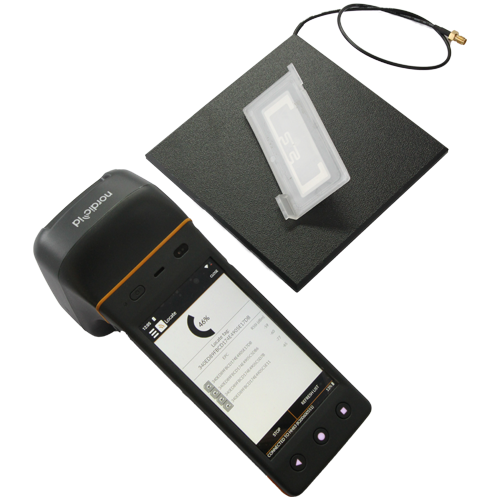

RFID mit UHF

In letzter Zeit haben wir uns auf die Erfassung von RFID-Tags mittels UHF-Technologie spezialisiert. Damit können wir Tags in grösserer Distanz erfassen auch wenn sie sich in Bewegung befinden. Daraus haben sich ein paar Anwendungen ergeben, wie zum Bsp.:

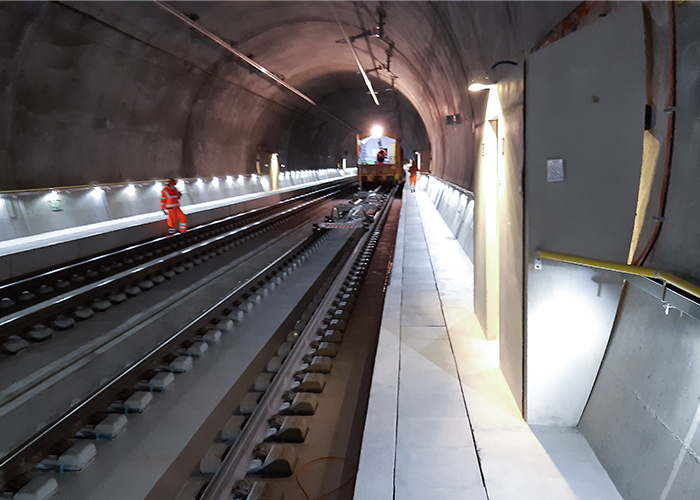

Erfassen der RFID-Chips der festen Fahrbahn

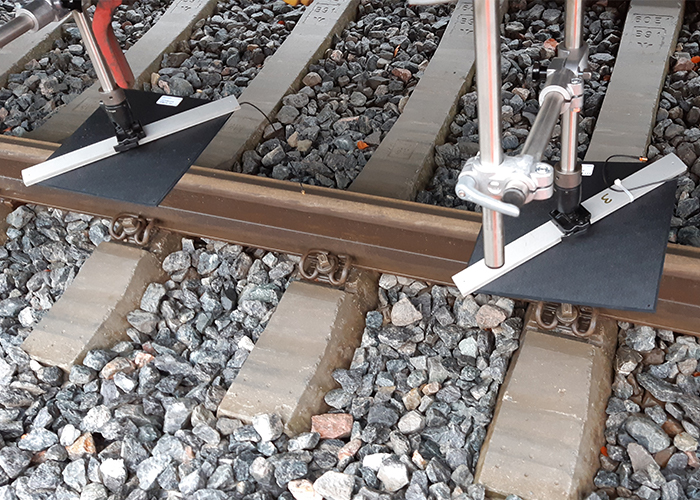

Für dieses Projekt haben wir eine sehr innovative Technik entwickelt, um schwellengenau und zuverlässig alle RFID-Chips in den Schwellen eines modernen Tunnels zu erfassen. Anschliessend werden die Schwellendaten mit Geometrie, Einsenkung und anderen Daten gekoppelt.
Ein Tunnel hat mehrere Tausend Tags, die mittels eines Messwagens bei ca. 20 km/h fast vollständig und in der richtigen Reihenfolge erfasst werden. Durch dieses Verfahren können künftig Reparaturen punktueller und effizienter durchgeführt werden und so hohe Wartungskosten erspart werden.

Einsenkmessung

Wir entwickeln zusammen mit unseren Kunden Technologien, die zum Beispiel eine immer präzisere und zuverlässigere Messung der Einsenkung von Gleisen unter Belastung ermöglicht.

Nebenprodukte auf dem Entwicklungsweg

Auf dem Weg zu einer Lösung werden oft unkonventionelle Wege eingeschlagen. Der Erfolg bringt
neue Erkenntnisse und ermöglicht sinnvolle und nützliche Nachfolgeprodukte.
Hier ein paar Beispiele:

Schwellenmessung

Schwellenzähler per Laser, entstanden auf dem Lösungsweg im Projekt Einsenkmessung, sowie das folgende Konzept:

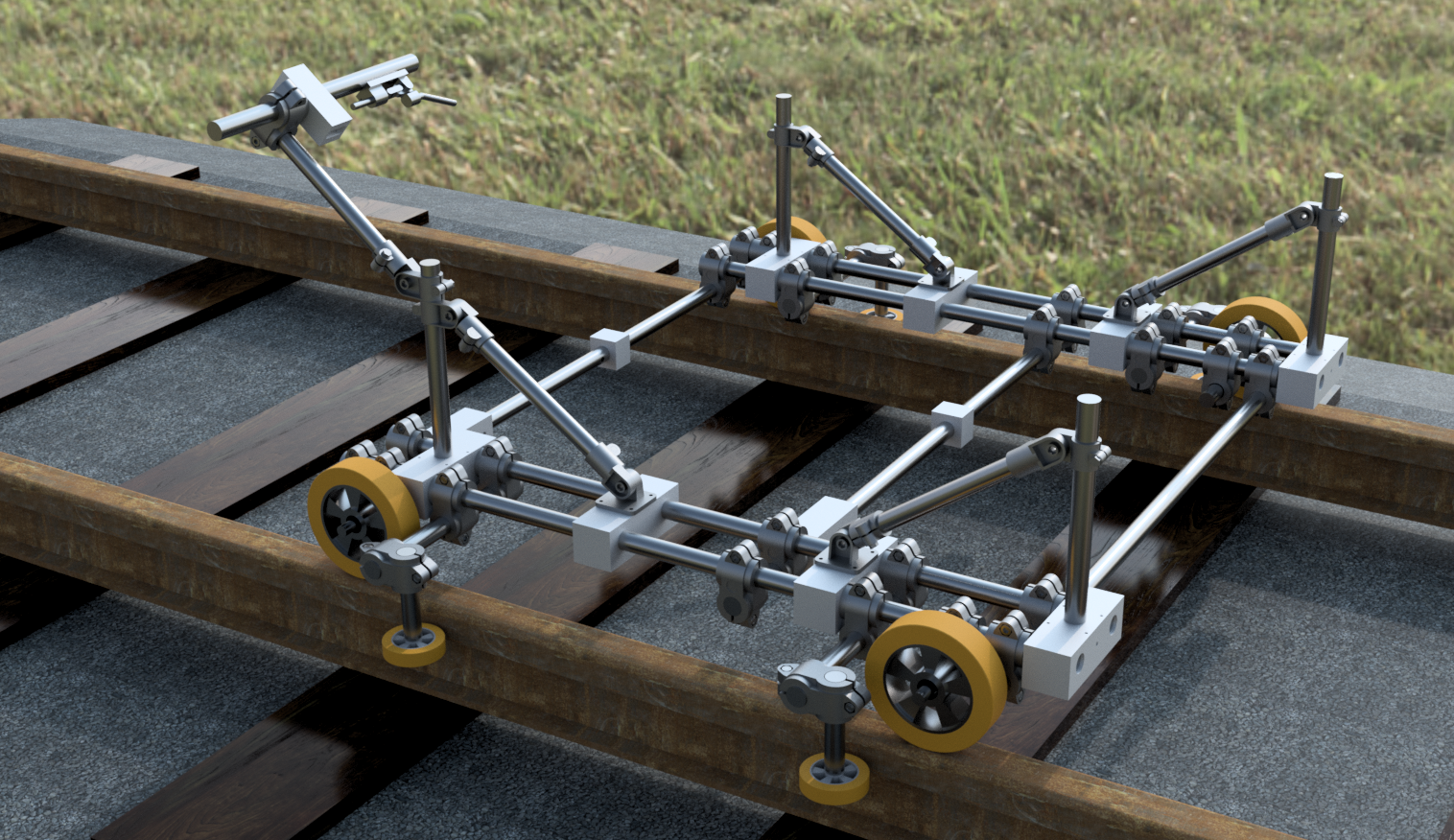

Konzept Handwagen

Um bestimmte Streckenabschnitte effizient auszumessen, entwickeln wir Konzepte, die in der Lage sind einen ganzen Katalog von Anforderungen mit der Einhaltung von Normen zu erfüllen.

Engineering & Innovation

Software und Hardware

Unsere Hauptaktivität liegt in der Entwicklung von Software in fast allen Bereichen.
Unsere besonderen Erfahrungen stützen sich auf die Entwicklung von hardwarenahen Treibern, Schnittstellen und eingebetteten Mikrocontroller basierten Anwendungen, sowie komplexen mathematischen Algorithmen, aber auch webbasierten und daher universell einsetzbaren Lösungen. Gerne beschäftigen wir uns auch mit Smartphone, Tablet und Linux basierten Systemen, da wir hier die meisten Erfahrungen sammeln konnten.

Zusatzdienste

Unsere Stärke liegt in einem flexiblen, speziellen Kundenwünschen und Bedürfnissen angepassten, Dienst am Kunden. Wir liefern genau das, was der Kunde benötigt.

Als Systemintegrator sind wir uns gewohnt auf der Linie Software-Elektronik-Kostruktion-Mechanik-Produktion zusammen mit einem nationalen und internationalen Netz aus eingespielten Lieferanten zu arbeiten. Gerade diese engen Partnerschaften erlauben unser Angebot vielseitig auszuweiten.

Mechanische Konstruktion und Rapid Prototyping

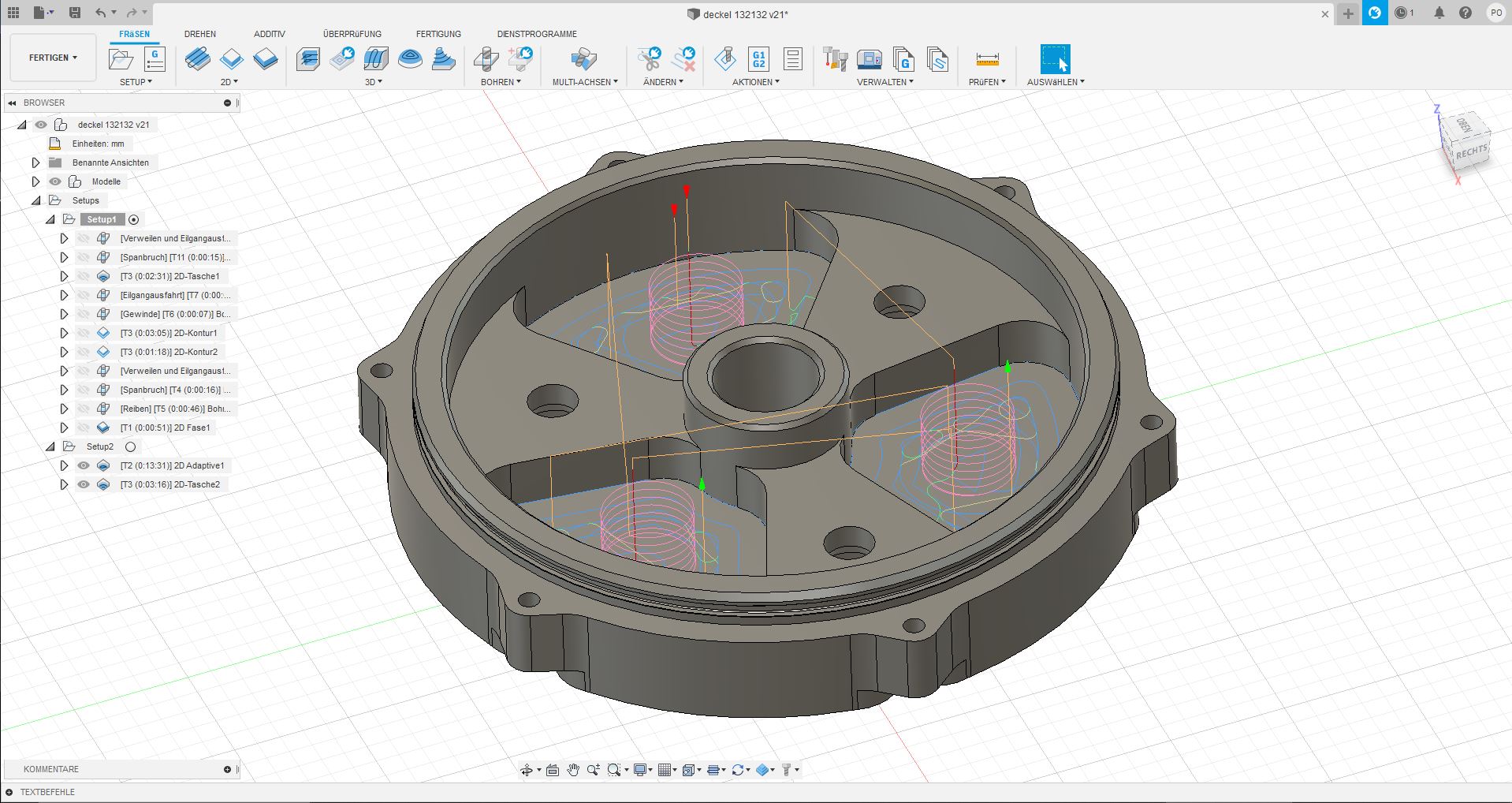

Zusammen mit unserer Partnerfirma www.oberlicnc.ch sind wir in der Lage mechanische Bauteile zu konstruieren und herzustellen, als Prototyp, Einzelteil oder in beliebigen Losgrössen. Dadurch beherrschen wir auch 3D Druck und CAD/CAM-Engineering.

www.oberlicnc.ch
